Ślizgacze linkowe typ 30

Ślizgacze linkowe typ 30 są przeznaczone do linek o średnicy 2,00 - 3,00 mm

Certyfikat TÜV

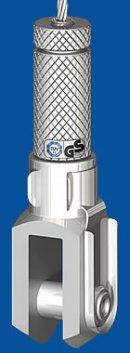

Ślizgacz linkowy typ 30 V
Radełkowany
z łącznikem typu widelec 10x20 z zabezpieczeniem
z nakrętką blokującą

Długość całkowita: 88,00 mm
Średnica: 15,00 mm

Ser.no.:193.000.290

Ślizgacz linkowy typ 30 V
B 18
Radełkowany

Długość całkowita: 31,00 mm
Średnica: 15,00 mm
Średnica kołnierza: 18,00 mm
Wysokość kołnierza: 2,00 mm

Ser.no.:193.000.299

Ślizgacz linkowy typ 30 V
M8
Radełkowany

Średnica: 15,00 mm
Gwint: M8
Długość gwintu: 8,00 mm
Długość całkowita: 37,00 mm

Dodatkowe gwinty:
M10 - Ser.no.: 193.000.302
M10x1 - Ser.no.: 193.000.303
M12 - Ser.no.: 193.000.300
M13x1 - Ser.no.: 193.000.307

Z mechanizmem 6-cio kulkowym:
M8 - Ser.no.: 193.000.308
M10 - Ser.no.: 193.000.326
M10x1 - Ser.no.: 193.000.325
M12 - Ser.no.: 193.000.305
M13x1 - Ser.no.: 193.000.328

Ser.no.:193.000.301

Ślizgacz linkowy typ 30 V
ZW M6i
Radełkowany

Średnica: 15,00mm
Gwint: M6
Długość całkowita: 53,00 mm

Dodatkowe gwinty:
M8i, Ser.no.: 193.000.315


Z mechanizmem 6-cio kulkowym:
M6i, Ser.no.: 193.000.311
M8i, Ser.no.: 193.000.330

Ser.no.:193.000.310

Ślizgacz linkowy typ 30 V
Pierścień

Średnica: 15,00 mm
Zewnętrzna średnica pierścienia: 40,00 mm
Wewnętrzna średnica pierścienia: 28,00 mm
Długość całkowita: 62,00 mm

Z mechanizmem 6-cio kulkowym:
Ser.no.: 193.000.318

Ser.no.:193.000.316

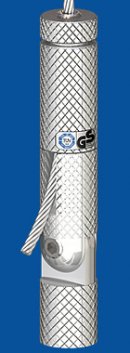

Ślizgacz linkowy typ 30 V
ZW M8i
Radełkowany

Średnica: 15,00 mm
Gwint: M8i
Głębokość gwintu: 8,00 mm
Długość całkowita: 53,00 mm

Z mechanizmem 6-cio kulkowym:
M8i, Ser.no.: 193.000.346

Ser.no.:193.000.347

Ślizgacz linkowy >Type 30 Side 105<

Do tablic 6 - 10 mm, do prętów ø 3,00 mm
Średnica: 15,00 mm
Długość: 50,00 mm

do tablic 2 - 6 mm:
Ser.no.: 193.001.071

Ser.no.:193.001.070

Ślizgacz linkowy typ 30 V
M8, o.R.

Średnica: 15,00 mm
Gwint: M8
Długość gwintu: 8,00 mm
Długość całkowita: 37,00 mm

Ser.no.:193.006.048

Ślizgacz linkowy typ 30 VZW

Do zawiesi typu Y
Średnica: 15,00 mm
Długość całkowita: 52,00 mm

Z mechanizmem 6-cio kulkowym:
Ser.no.: 193.000.331

Ser.no.:193.000.317

Ślizgacz linkowy typ 30
SV
hak, z zabezpieczeniem
z nakrętką blokującą

Długość całkowita: 58,00 mm
Rozwarcie haka: 13,00 mm

Z mechanizmem 6-cio kulkowym:
Ser.no.: 193.006.526

Ser.no.:193.006.590

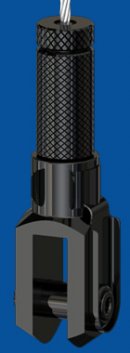

Cable glider type 30 SV m.R. with cap fork 10x20, black




Length: 88mm

Diameter 15mm

Ser.no.:193.006.267

Cable glider type 30 SV Ring, black

Diameter 15mm

Ring outer diameter: 40mm

Ring inner diameter :28mm

Length: 62mm

Ser.no.:193.006.293

Cable glider type 30 SV ZW M8i m.R. black

Durchmesser: 15mm

Thread: M8i

Thread depth : 8mm

Length: 53 mm

Ser.no.:193.006.108

Cable glider type 30SV M8, o.R. black

Diameter: 15mm

Thread: M8

Lenght of thread: 8mm

Length: 37 mm

Ser.no.:193.006.107

Cable glider type 30V ZW M6i m.R.black

Diameter: 15mm

Thread: M6

Depth of thread: 8mm

Length: 53 mm



Additional threads



M8i, Ser.no.: 193.006.109

Ser.no.:193.006.110

Cable glider type 30SV M8 m.R. black

Diameter 15mm

Thread: M8

Thread length: 8mm

Length: 37mm



Additional threads



M10, Ser.no.: 193.006.113

M10x1, Ser.no.: 193.006.268

M12, Ser.no.: 193.006.112

M13x1: Ser.no.: 193.006.111

Ser.no.:193.006.114

Stainless steel glider type 30 V M 8 - SW 12 mm

Design patent

20.2004 005 820.0

Ser.no.:193.004.500
